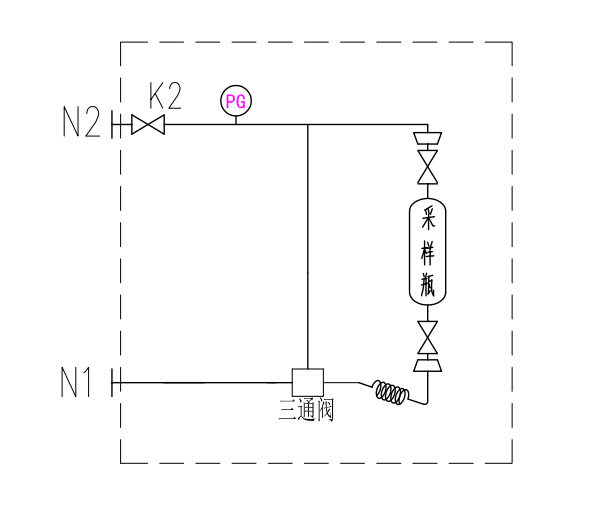

取樣流程圖:
技術參數:
公稱通徑DN(mm) |
15/20/25 |
||
鋼瓶容積 |
300/500 |
||
公稱壓力MPa |
1.0 |
1.6 |
|
試驗壓力MPa |
強度 |
1.5 |
2.4 |
密封 |
1.1 |
1.76 |
|
(特殊壓力等級)按用戶要求生產 |
|||
適用介質 |
有毒、有害、易燃、易爆介質 |
||
箱體材質 |
20#/304 |
||
管線材質 |
304/316/316L/哈氏合金 |
||
密封材質 |
聚四氟乙烯/丁晴橡膠/橡膠 |
||
連接方式 |
法蘭連接 |
||
法蘭標準 |
JB/GB/HG/ANSI/SH/JIS |
||
執行標準 |
GB/T4756-1998 |
一、概述
密閉取樣器適用于石油、化工裝置中對管道內的工藝狀況下各種介質,尤其是有毒、有害、易燃、易爆等危害性的中、低壓氣、液介質的無泄漏取樣。樣品真實性強,準確性高,無殘液、殘氣排放。有效地防止有毒、有害介質對操作者的傷害。同時不會污染環境,避免了有毒、有害、易燃、易爆等危害性介質在取樣時可能造成的危險事故。符合國家對環保和防火、防爆規范的要求。是有毒、有害、易燃、易爆等危害性介質取樣的的必備產品。
密閉取樣器由箱體、取樣鋼瓶、快速接頭、壓力表、閥門、密封件及法蘭組成,由于取樣鋼瓶與工藝管線之間采用快速接頭連接,操作簡單,迅速方便。采用防護面板,即使出現輕微的滲漏,不會直接與人體接觸,更換配件也方便,采用多路取樣閥徹底消滅了流體流動的死區,避免了取樣前的殘液的排放,保證了每次取樣時樣品的新鮮。
二、操作注意事項
1、鋼瓶快速接頭與對應接口必須垂直裝卸。
2、已裝滿取樣介質的取樣瓶,必須遠離火源,禁止接近高溫和陽光曝曬?!?/span>
3、使用前應仔細檢查取樣器各管道接頭是否聯接緊密,如有松動,應及時檢修后方可使用。
4、取樣鋼瓶與快速接頭密封件應經常檢查,如有雜物或損壞應及時清理或更換。
