產品結構:
技術參數:
公稱通徑DN(mm)
50~500(特殊尺寸可訂做)
公稱壓力MPa
1.6
2.5
試驗壓力MPa
強度
2.4
3.75
密封
1.76
2.75
(特殊壓力等級)按用戶要求生產
過濾精度
10~800目(特殊精度可定制)
殼體材質
20#/304/304L/316/316L
濾芯材質
304/316L
密封材質
聚四氟乙烯/丁晴橡膠/金屬纏繞
連接方式
法蘭連接/對焊連接
法蘭標準
JB/GB/HG/ANSI/SH/JIS
執行標準
SH/T3411-1999、HG/TT21637-91

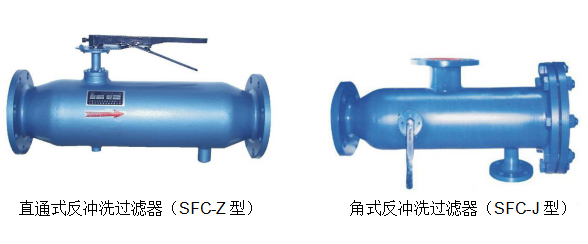

一、概述
反沖洗過濾器是一種利用濾網直接攔截水中的雜質,去除水體懸浮物、顆粒物,降低濁度,凈化水質,減少系統污垢、菌藻、銹蝕等產生,以凈化水及保護系統其他設備正常工作的設備。水由進水口進入過濾器機體經過過濾網從過濾器出口流出,當需要排污時只需轉動手柄,關閉水流導向閥,打開排污閥即可排污。
反沖洗過濾器克服了傳統過濾產品的納污量小、易受污物堵塞、清洗工作復雜,必須對設備進行拆卸才能實現對過濾部分的清洗,且清洗排污時系統不間斷供水,這樣的設計真正的滿足了用戶的需求。

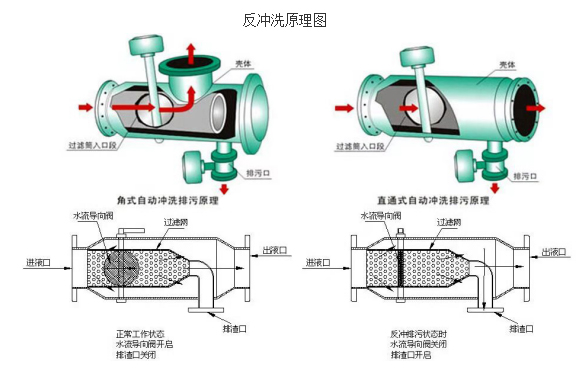

二、工作原理
當過濾器工作時,水流導向閥處于開啟狀態,水流由入口進入過濾器,經過濾網過濾后流入出口。當過濾器需要清洗時,打開排污閥,轉動手柄關閉水流導向閥,在濾網內壁上的雜質被進一步?jīng)_洗排出,當水流導向閥處于全關狀態下,水流被迫從過濾器進口段網孔進入濾網外側,大部分凈液從出口流出,一部分凈液又從濾網外側進入濾網內部(因?yàn)橄到y(tǒng)會處于泄壓狀態,濾網內部壓力小于外側壓力),從而對濾網進行反沖洗,特殊結構的不銹鋼契形濾網使得在濾網內部產生了噴射效果,任何雜質都被從光滑的內壁上沖走。當清洗完成,關閉排污閥,開啟水流導向閥。整個沖洗過程系統可正常工作,無需停機。
三、選型原則
1、進出口通徑:
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑,一般與進口管路口徑一致。
2、公稱壓力:
按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
3、孔目數的選擇:
主要考慮需攔截的雜質粒徑,依據介質流程工藝要求而定。
4、過濾器材質:
過濾器的材質一般選擇與所連接的工藝管道材質相同。
5、過濾器阻力損失計算
水用過濾器,在一般計算額定流速下,壓力損失為0.52~1.2kpa。
四、維修保養
1)、 為了確保過濾器的性能達到使用目的,在安裝過濾器前,必須認真閱讀廠家提供的說明書,并仔細核對標牌與所裝管線要求是否一致。
2)、 過濾器上的流向標記必須與介質流向一致。
3)、 系統最初工作一段時間后(一般不超過一周),應進行清洗,以清除系統初始運行時積聚在濾網上的雜質污物和焊渣等。在此后清洗周期可依據工況條件而定。
4)、 定期檢查過濾器濾網、水流導向閥、殼體以及墊片是否有破裂或腐蝕現場,如有因立即停止使用更換相應物件。
