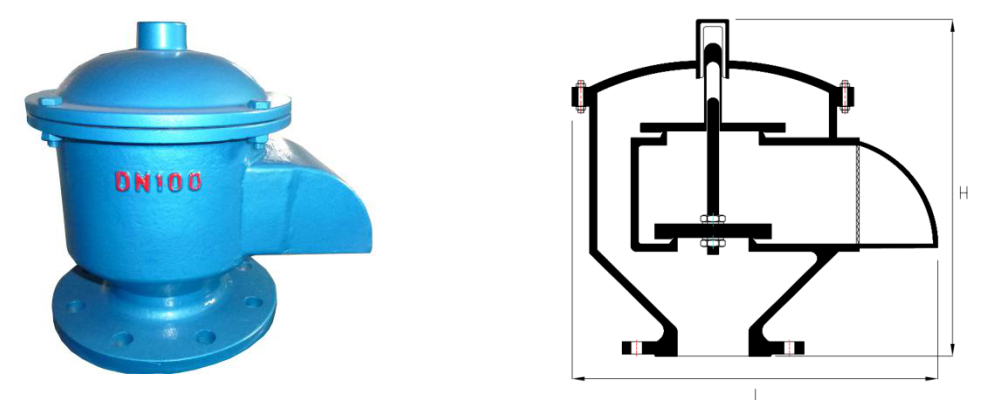

產品結構:
產品外形尺寸表: 公稱通徑DN(mm) L H 25 1″ 205 190 32 1 1/4″ 230 210 40 1 1/2″ 230 210 50 2″ 248 240 65 2 1/2″ 248 240 80 3″ 295 270 100 4″ 315 270 125 5″ 345 290 150 6″ 385 350 200 8″ 455 380 250 10″ 505 400 300 12″ 555 470 技術參數: 公稱通徑DN(mm) 15~350 公稱壓力MPa 1.6/2.5 開啟壓力Pa A +355 -295 B +665 -295 C +980 -295 D +1375 -295 E +1765 -295 (特殊壓力等級)按用戶要求生產 適用介質 油罐及液體罐上 殼體材質 WCB/304/304L/316/316L/鋁合金/襯里 閥盤材質 WCB/304/304L/316/316L/鋁合金/聚四氟乙烯 密封材質 聚四氟乙烯/丁晴橡膠/氟橡膠/硅膠 連接方式 法蘭連接/螺紋連接 法蘭標準 JB/GB/HG/ANSI/SH/JIS 執行標準 SY/T 0511.1-2010 一、概述 全天候呼吸閥用于油罐及液體罐上,是用來維持罐內氣壓平衡,減少介質揮發,使罐內液體進出方便。起減少蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。如罐體上不裝呼吸閥罐內的液體進出有一定的障礙,很可能出現罐體變形和振動;是儲罐的必備產品,常與液壓安全閥配套使用,起到雙重保護儲罐的作用。 全天候呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金,耐腐蝕性好; 閥盤采用四氟材料,耐低溫,防凍性能好; 其最大優點結構簡單,易檢修,安全方便; 全天候呼吸閥安裝在儲罐頂部,使罐內的介質進出時不受到阻礙,當介質輸入罐內時有大量的氣體往外呼(稱正壓)出以達到罐內氣壓平衡。如罐內介質往外輸出時必須從外吸入(稱負壓)氣體以達到罐內氣壓平衡。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏,使罐內的介質質量得到了有利的保障。 二、安裝使用維修保養: 為了全天候呼吸閥使用安全,必須注意以下幾點: 1、在安裝使用前,因先檢查導桿和閥盤是否靈活后在安裝使用。 2、全天候呼吸閥安裝必須保持水平。 3、全天候呼吸閥要定期(3-6個月內)檢查通氣口正、負閥盤是否靈活,閥盤接觸面有無損壞,如有損壞應立即檢修。 檢修完畢后,一切正??芍匦率褂谩?
產品外形尺寸表:
公稱通徑DN(mm)
L
H
25
1″
205
190
32
1 1/4″
230
210
40
1 1/2″
50
2″
248
240
65
2 1/2″
80
3″
295
270
100
4″
315
125
5″
345
290
150
6″
385
350
200
8″
455
380
250
10″
505
400
300
12″
555
470
技術參數:
15~350
公稱壓力MPa
1.6/2.5
開啟壓力Pa
A
+355
-295
B
+665
C
+980
D
+1375
E
+1765
(特殊壓力等級)按用戶要求生產
適用介質
油罐及液體罐上
殼體材質
WCB/304/304L/316/316L/鋁合金/襯里
閥盤材質
WCB/304/304L/316/316L/鋁合金/聚四氟乙烯
密封材質
聚四氟乙烯/丁晴橡膠/氟橡膠/硅膠
連接方式
法蘭連接/螺紋連接
法蘭標準
JB/GB/HG/ANSI/SH/JIS
執行標準
SY/T 0511.1-2010
一、概述
全天候呼吸閥用于油罐及液體罐上,是用來維持罐內氣壓平衡,減少介質揮發,使罐內液體進出方便。起減少蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。如罐體上不裝呼吸閥罐內的液體進出有一定的障礙,很可能出現罐體變形和振動;是儲罐的必備產品,常與液壓安全閥配套使用,起到雙重保護儲罐的作用。
全天候呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金,耐腐蝕性好;
閥盤采用四氟材料,耐低溫,防凍性能好;
其最大優點結構簡單,易檢修,安全方便;
全天候呼吸閥安裝在儲罐頂部,使罐內的介質進出時不受到阻礙,當介質輸入罐內時有大量的氣體往外呼(稱正壓)出以達到罐內氣壓平衡。如罐內介質往外輸出時必須從外吸入(稱負壓)氣體以達到罐內氣壓平衡。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏,使罐內的介質質量得到了有利的保障。
二、安裝使用維修保養:
為了全天候呼吸閥使用安全,必須注意以下幾點:
1、在安裝使用前,因先檢查導桿和閥盤是否靈活后在安裝使用。
2、全天候呼吸閥安裝必須保持水平。
3、全天候呼吸閥要定期(3-6個月內)檢查通氣口正、負閥盤是否靈活,閥盤接觸面有無損壞,如有損壞應立即檢修。 檢修完畢后,一切正??芍匦率褂谩?
